Como construir rocódromo casero

Publicado en por ANQAM Escalada




El que siga el blog con normalidad verá que últimamente me está dando fuerte con la escalada. No es que haya dejado la bici de lado, ya que cada 2 findes como mucho salgo pero sólo reflejo en el blog las rutas nuevas o interesantes con lo cual escribo menos.

 Total, que aprovechando que tenía que poner orden en el sótano me rondaba desde hace tiempo el construirme mi propio bulder para poder desfogar esos días sin luz o de lluvia o cuando venga el frío.

 Me puse a recopilar información y poco a poco fue saliendo aunque con cuentagotas.

 Encontrar algún video es sencillo, fotos más, pero medidas, materiales, precios... eso ya fue misión imposible.

 Lo había aparcado y además no recibía demasiado apoyo pero Luis me convenció y ayudó a darle forma y resolver la estructura, que era lo más "complicado" de conseguir.

 De los foros extraje que para interiores lo mejor era el panel DM de 19mm.

Y buscando presas asequibles di con www.rokodromo.com una web pensada especialmente para ideas como la mía.

Manta a la cabeza y vamos a comprar!

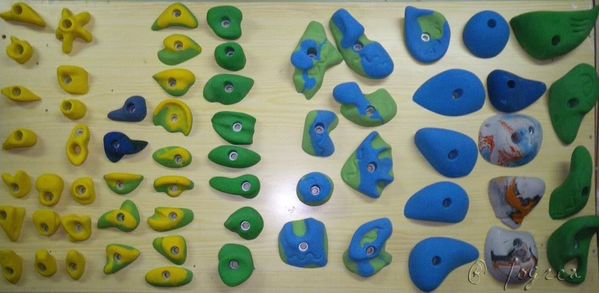

 Me puse en contacto con ellos y muy amablemente me recomendaron que pillara entre 60 y 80 presas por lo menos para empezar y que hiciera una malla de 20cmx20cm. Viendo videos y fotos decidí hacerla contrapeada que parece que da más juego al ser menos lineal.

Las tuercas para atornillar y tornillos de 8mm de 4cm de largo son el ideal.

Estos tornillos tienen una zona sin rosca... no caigáis en mi fallo de pedirlos de 6cm para las tuercas empotradas porque no podréis atornillarlos grrr.

 La estructura va a cargo de perfiles cuadrados de 40x40x3 Podrían haber sido de 2 sin problema creo yo pero era oferta y con 3 los tornillos agarran mejor no??

 Fijo es un coñazo así que para que sea oscilable compré unas bisagras gorditas. Tacos químicos en la pared y cadenas y maillones para dar el juego.

 Con todo listo "sólo" queda... montarlo!!!



Pasos a seguir:

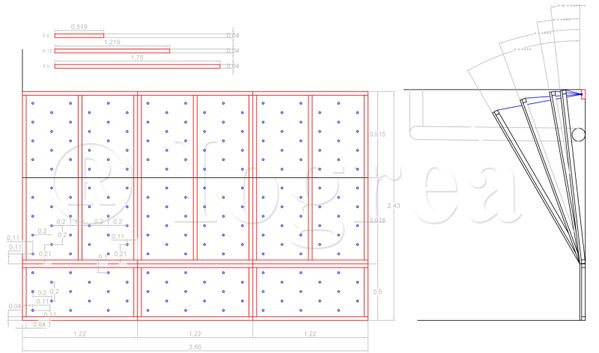

1.- Hacer un diseño del conjunto.

Los tableros son de 2.44x1.22 o 3.66x1.84

La configuración puñetera de la puerta de mi sótano impide meter tableros grandes así que tuve que cortar el de 2.44x1.22 en 3.

Una de 0.6x1.22 y 2 de 0.92x1.22

Con las de 60cm construiré un zócalo que va fijo a la pared con unos buenos tacos normales ya que no soporta cargas desfavorables. Y los otros 2 los unirá la estructura para crear las batientes de 1.22x1.84






2.- Pasar el boceto a los tablones.

Toca una tarea monótona y pesada. Dibujar la ubicación de todos los agujeros y hacerlos.

3 por cada perfil para tornillos rosca chapa de 5cm y 6.3mm de grosor.

Y tantos como caben en la malla de 20x20 para poner las presas. Tuve la precaución de distribuirlos simétricamente y equilibradamente de manera que todos los paneles son iguales, reversibles e intercambiables. Lo que impide confusiones en el montaje.



3.- Atornillar la estructura.

Realizados todos los agujeros fijo con los tornillos roscachapa los perfiles a los tableros, quedando una estructura rígida y estable.



4.- Poner las tuercas

Paso otra vez monótono y pesado donde por cada agujero toca atornillar 3 tornillos pequeños de madera para que las tuercas no giren y podamos poner y quitar presas por delante sin tener que desmontar los paneles.

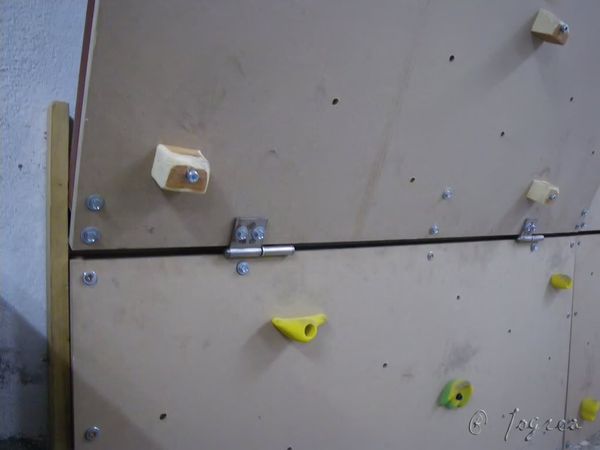

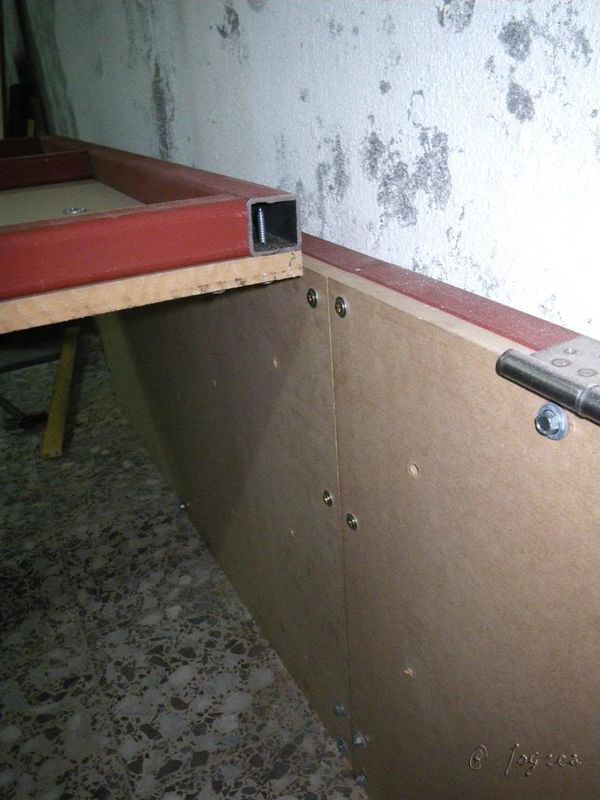

5.- Poner las bisagras.

Posiblemente la tarea más delicada ya que si están torcidas o desequilibradas no funcionará bien.






6.- Fijar el zócalo a la pared

Yo lo hice con tornillos muy largos (12cm) que traspasaban toda la estructura anclando tablón, perfil y muro.

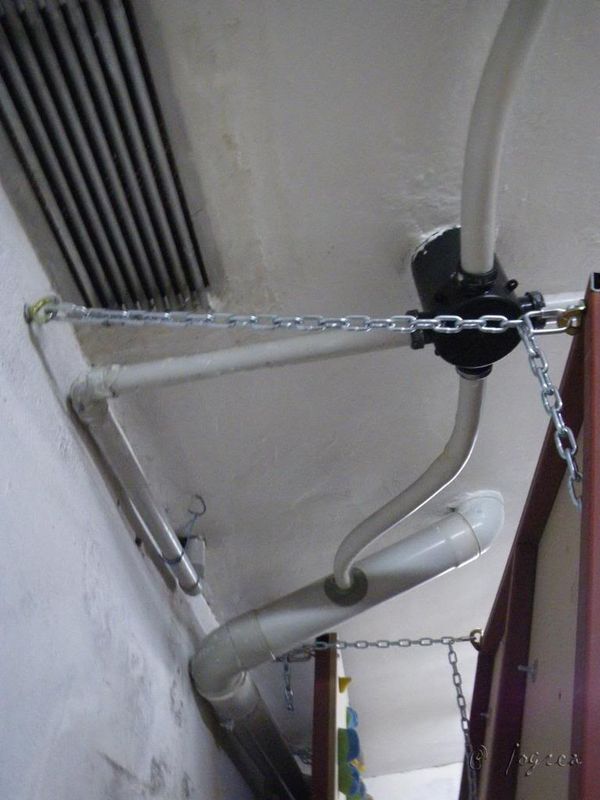

7.- Colocar chapas de escalada en las esquinas superiores de los tableros y poner la cadena con el maillón.



8.- Hacer agujeros en la pared con una broca de 16mm para introducir los tacos químicos así como la reunión de escalada de argolla que aguantará la estructura.






9.- Montar la parte superior y colgarla.

Cuidado que cada panel pesa algo más de 60kg y un mal paso y caída en los pies... duele!



10.- Ya queda lo más divertido. Distribuir todas las presas en los paneles de manera que tenga alguna lógica... o no!

Yo intenté hacer recorridos por colores y que las grandes y buenas estén en la zona más inclinada y dejar pinzas y putaditas en la menos inclinada.

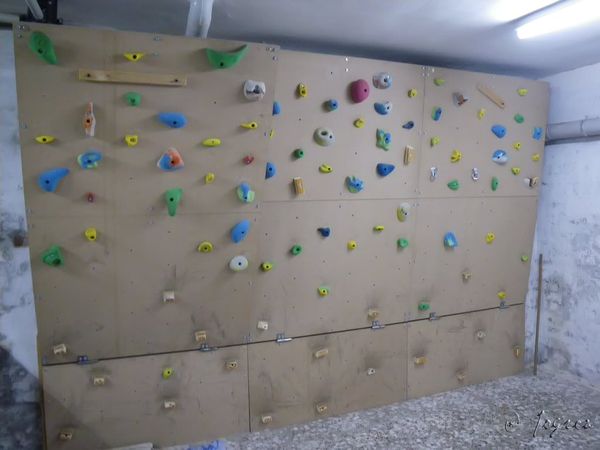

Total, que varias tardes invertidas de esfuerzo, bastante ayuda de mis compis tanto física como moral y listo!!! El engendro ha salido a la luz y este es el resultado:

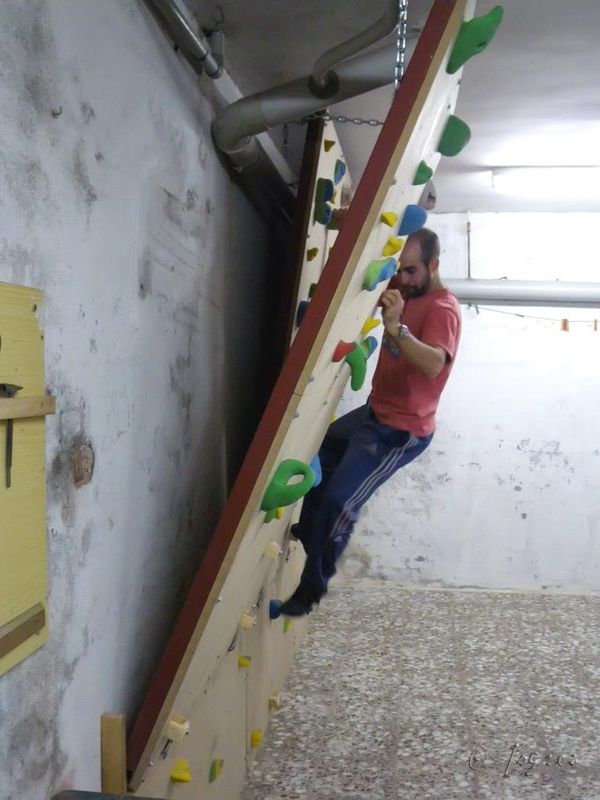

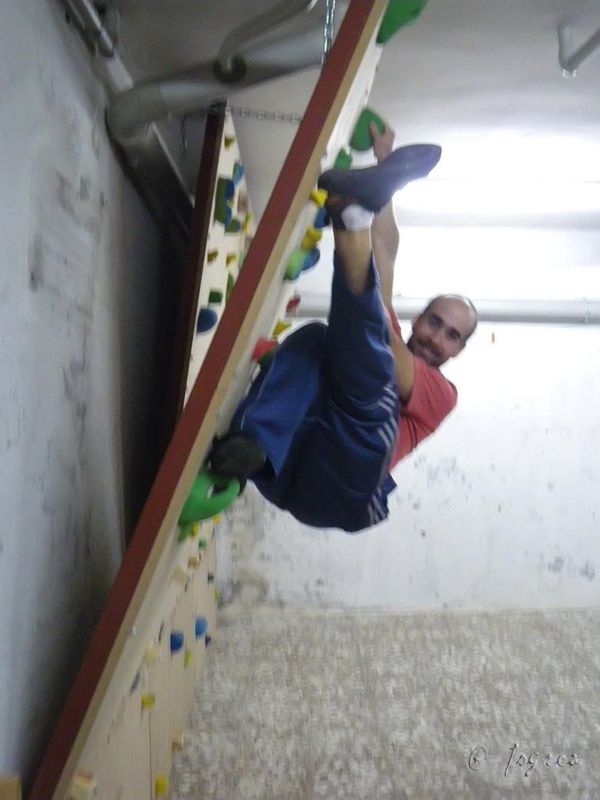

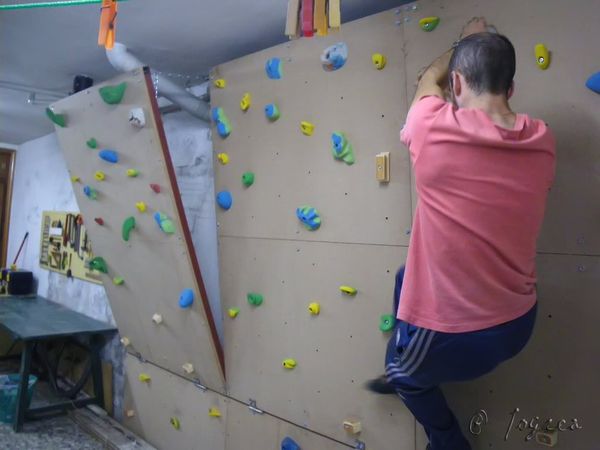

Y ahora sólo queda disfrutar y que vengan los compis a "jugar" en el roco!!!






Fuente: http://iogrea.blogspot.com.ar/
